Complexe staalconstructie aan eeuwenoud gebouw

Begin dit jaar tekenden Seldenthuis Bouwadvies en Seldenthuis Engineering voor een knap staaltje constructief werk. In een flinterdunne dakvloer werd de hoofddraagconstructie verenigd met alle bouwkundige en installatietechnische elementen. ‘Echt een uitdaging’, zegt hoofdconstructeur Aziz Belhadi.

« terug naar Nieuws

28 april 2021

Begin dit jaar tekenden Seldenthuis Bouwadvies en Seldenthuis Engineering voor een knap staaltje constructief werk. In een flinterdunne dakvloer werd de hoofddraagconstructie verenigd met alle bouwkundige en installatietechnische elementen. ‘Echt een uitdaging’, zegt hoofdconstructeur Aziz Belhadi.

Museum van de Geest aan de Schotersingel in Haarlem is een voormalig pest-, dol-, en leprooshuis (het ‘Dolhuys’), vlak buiten de oorspronkelijke stadsmuur. Sinds de zestiende eeuw werden er krankzinnigen verpleegd. Nu leert de bezoeker er alles over de geschiedenis van de psychiatrie.

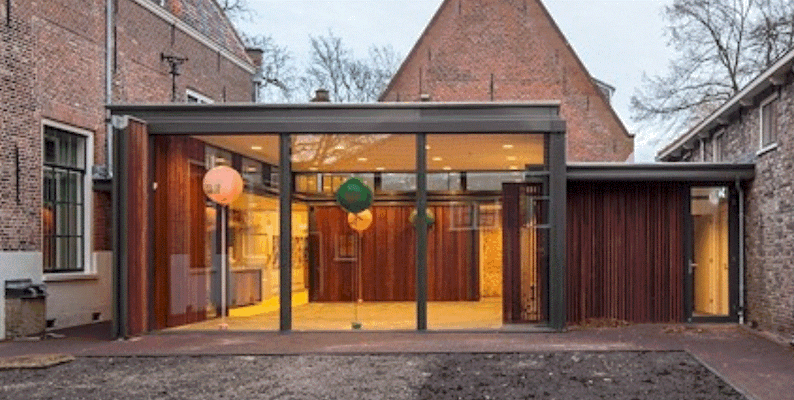

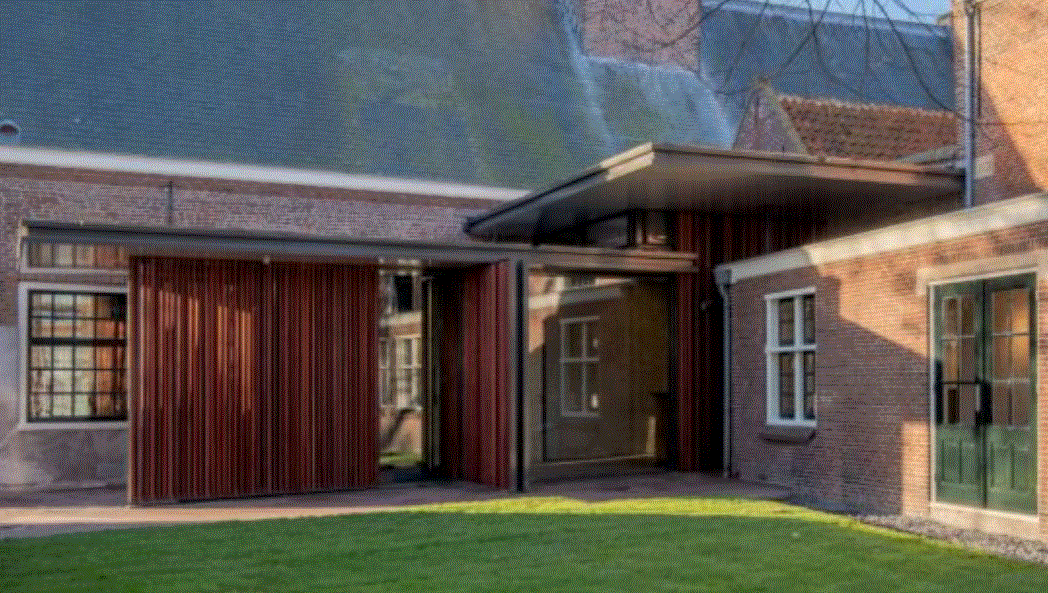

Het museum werd begin dit jaar uitgebreid met een eenlaagse entree en foyer. Seldenthuis Bouwadvies en Seldenthuis Engineering uit Zoetermeer berekenden en tekenden de staalconstructie, de bouwkundige elementen en de betonfundering. ‘In veel opzichten een bijzonder project’, zegt Belhadi. ‘Vanwege de historische waarde van het gebouw, maar ook de complexiteit van de constructie. Deze heeft een overstek van drie meter, verspringt stapsgewijs van drie naar vier meter hoogte en is voorzien van thermische onderbrekingen. In de slanke dakvloer van 250 millimeter dikte hebben we de hoofddraagconstructie verenigd met alle bouwkundige en installatietechnische elementen, wat echt een uitdaging was. In de glazen gevel van de foyer is het staal volledig geïntegreerd. Aan elkaar gekoppelde T-kolommen dienen als esthetisch elementen. Feitelijk ziet het publiek dus één groot raamkader. Heel geslaagd wat mij betreft, dit zorgt voor het uitnodigende effect dat past bij een museum.’

Hoe goed voorbereid ook, één aspect hadden Belhadi en zijn collega’s onmogelijk kunnen voorzien. ‘Het museumgebouw is meer dan zevenhonderd jaar oud. Tussentijds is op de plek van de nieuwbouw een eeuwenoud graf met meerdere skeletten gevonden. Daardoor hebben we niet te diep kunnen graven en moest de fundering uiteindelijk een stuk hoger komen te liggen.’

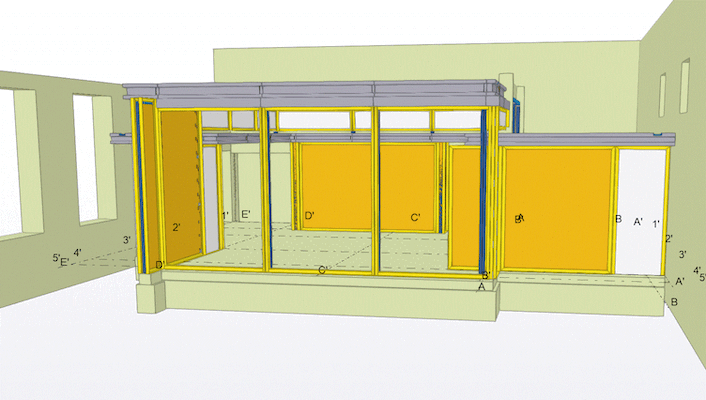

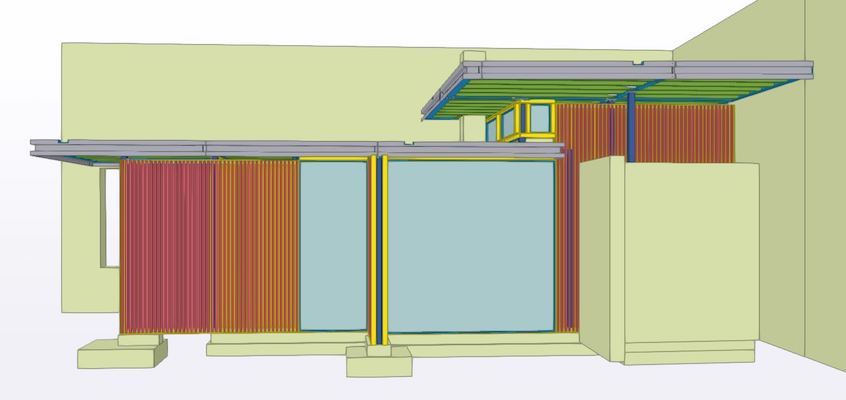

Binnen Seldenthuis Bouwadvies en Seldenthuis Engineering zijn de constructieve berekeningen tot op detail uitgewerkt in de productie- en montagetekeningen. ‘Een combinatie die heel effectief werkt en het voortraject versoepelt. Problemen kunnen we vroegtijdig tackelen. Tijdens de uitvoering heeft het 3D-model enorm geholpen bij de communicatie tussen de partijen en het inzicht in de complexe details, waaronder de dakrandbeplating die is gekoppeld aan de draagconstructie. Ook hebben we gekeken naar de kostenefficiency. Met gelijkmatige profielen hebben we een grote mate van repetitie in de aansluitingen kunnen creëren. Daarmee krijg je wat extra gewicht, maar dat verdient zich terug met de snellere montage.’

Voor de bepalingen uit het Bouwbesluit en de Eurocodes voor staal, beton en hout gebruikt Seldenthuis BRISwarenhuis. ‘Een heel gebruiksvriendelijk systeem, aldus Belhadi. ‘Prettig dat alle informatie altijd up-to-date is. Vroeger hield een van onze medewerkers de wijzigingen bij en gaf die aan ons door. Dat was tijdrovend en zeker niet vrij van risico’s.’
