8 december 2022

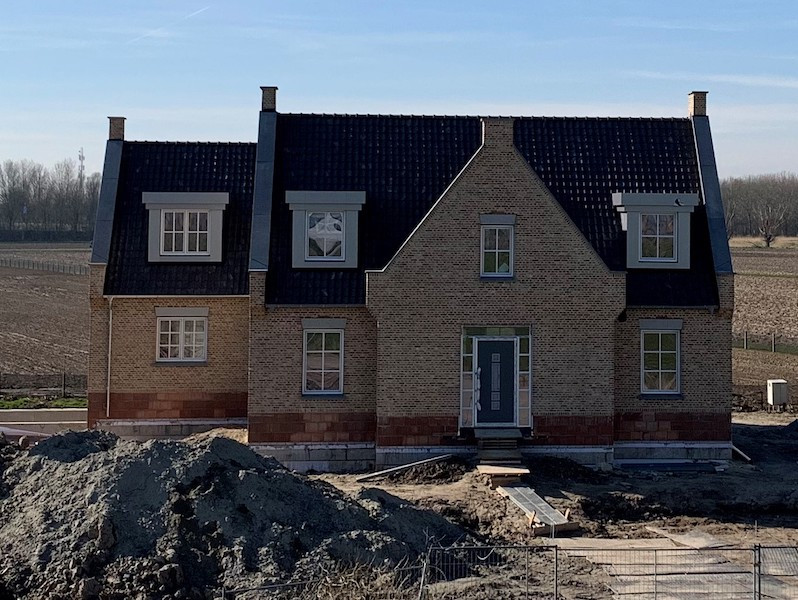

De winnaars van de Construsoft BIM Awards 2022 zijn al sinds juni van dit jaar bekend. Toch is ’t best mogelijk dat één van de zeven gelauwerde projecten ietwat aan de aandacht is ontsnapt: de vrijstaande woning Ridderkerk van CFP Engineering. Deze winnaar in de categorie ‘Kleinschalige projecten’ heeft (inderdaad) betrekkelijke geringe afmetingen en bovendien een nogal gangbare, typisch Hollands-classicistische hoofdvorm en afwerking, waardoor de woning misschien niet direct opzien baart. Maar achter het traditioneel architectonisch beeld gaat een verrassend innovatieve bouwwijze schuil.

Sowieso opvallend is de buitengewoon korte bouwtijd: binnen zeven werkdagen is het complete casco van de vrijstaande woning in elkaar gezet. Dat ’t zo snel kan, zit ‘m in de toepassing van staalframebouw (het bouwen met geprefabriceerde componenten op basis van frames van koudgevormde profielen) én het BIM-model van CFP Engineering (specialist in het ontwerpen met koudgevormde profielen).

‘De opdrachtgever wilde de woning zelf en in eigen beheer bouwen en wij kregen de vraag om dit uit te werken, dus inclusief beplatingen, leidingen en beton. Dit heeft geresulteerd in een BIM-model wat bestond uit 120 prefab elementen die we uiteindelijk in zeven dagen op de bouw hebben gebracht’ aldus Corné Verhoeven van CFP Engineering. ‘Doordat we de woning in een BIM-model hebben uitgewerkt, hebben we alle informatie in het model kunnen stoppen. Alle partijen die betrokken waren, konden we op deze manier gemakkelijk aansturen en van relevante informatie voorzien.’

Voor die interdisciplinaire uitwisseling heeft CFP Engineering het platform Trimble Connect ingezet, vanaf de start van het project ‘om alle projectpartners mee te laten kijken en alles te laten controleren. Hierdoor konden we vroegtijdig fouten tackelen, een communicatieflow op gang brengen door To Do’s te gebruiken en alles met elkaar afstemmen’, verklaart Verhoeven ‘Uiteindelijk hebben we hierdoor het hele bouwproces papierloos kunnen uitvoeren.’

Naast Trimble Connect was een hoofdrol weggelegd voor de 3D BIM-software Tekla Structures, voor de engineering maar ook voor het ‘managen’ van de werkvoorbereiding, productie en montage. Verhoeven: ‘Bij dit project hebben we echt alles in Tekla Structures uitgewerkt, zowel de installaties als het beton als alle prefab elementen. Met deze software hebben we alles gemodelleerd, zelfs alle bouwkundige details, overzichtstekeningen gemaakt, de productie aangestuurd en materiaallijsten gecreëerd. Daarnaast hebben we ook vrachtlijsten en productievolgordes gemaakt en alle vrachtbewegingen gesimuleerd. Alles wat gerelateerd was aan de bouw, hebben we vanuit Tekla Structures aangestuurd. Doordat alles zo gedetailleerd gemodelleerd was, waren de faalkosten nihil, konden we goed alle materialen inschatten en hebben we in slechts zeven dagen een woning gebouwd.’

Met het project wilde CFP toch ook aantonen dat het gebruik van staalframebouw navolging verdient. ‘We hebben het op een bepaald detailleringsniveau uitgewerkt waarin wij ook geloven en laten zien dat het zo werkt. Nu hopen we dat anderen ons hierin gaan volgen en dat er meer van dit soort projecten komen. Dat we volgend jaar overtroffen worden en dat CFP Engineering daar de aanzet toe heeft gegeven.’

• Bekijk hier de video van de prijsuitreiking
• En hier de projectvideo
• Toch nog benieuwd naar de andere winnaars van de Construsoft BIM Awards 2022? U vindt ze op construsoftbimawards.com/nl
